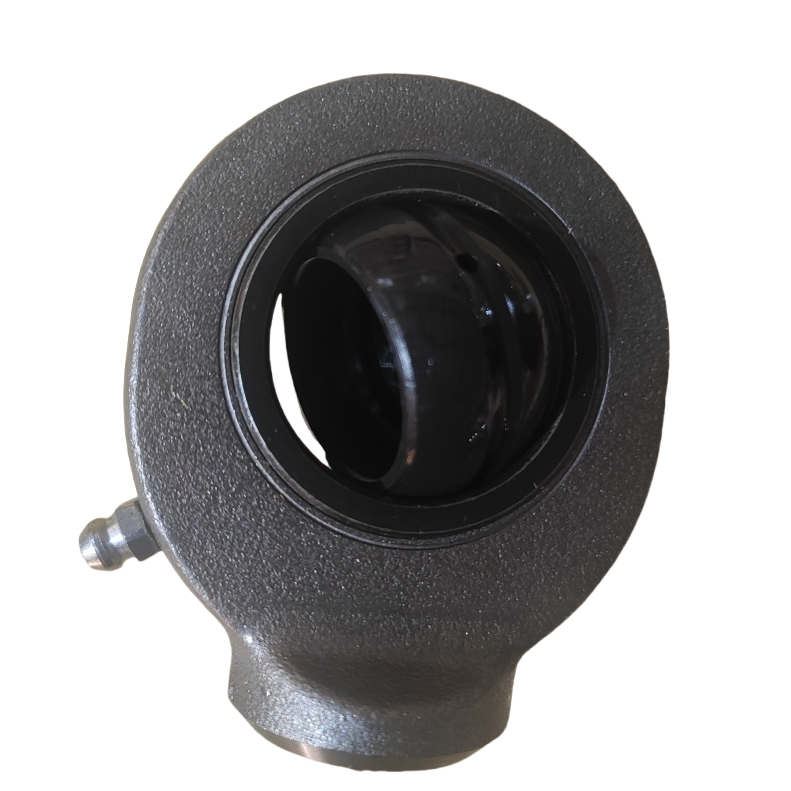

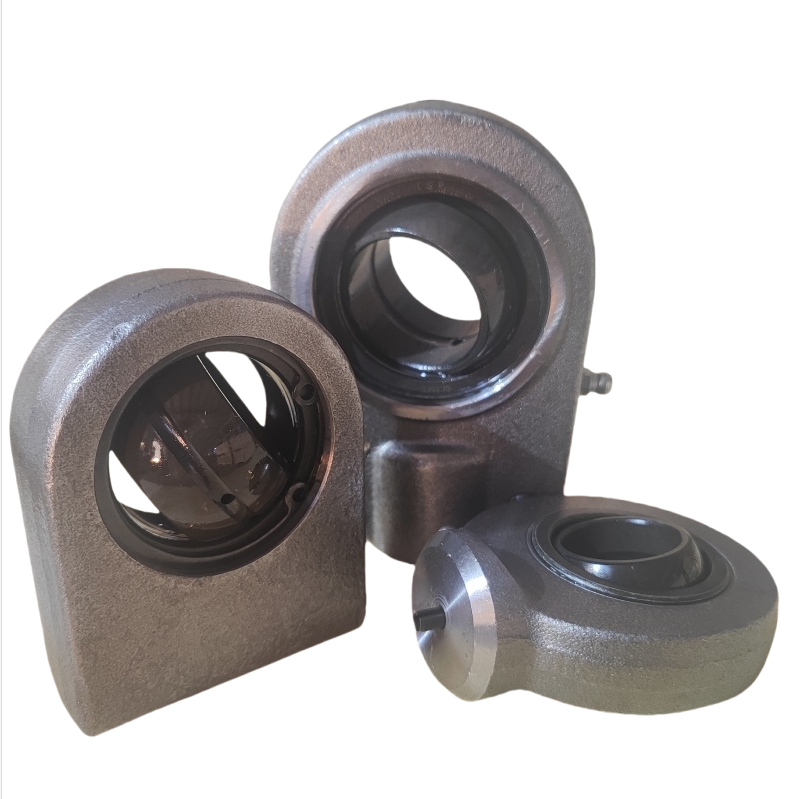

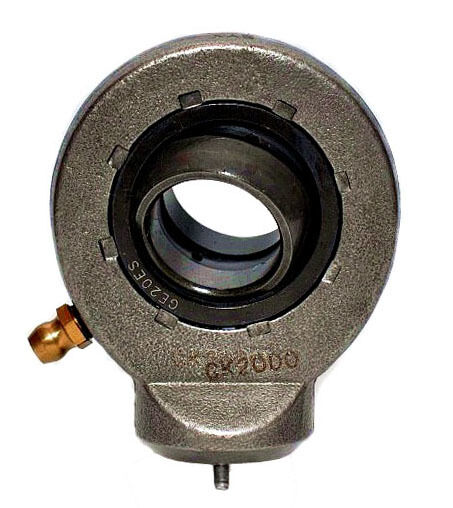

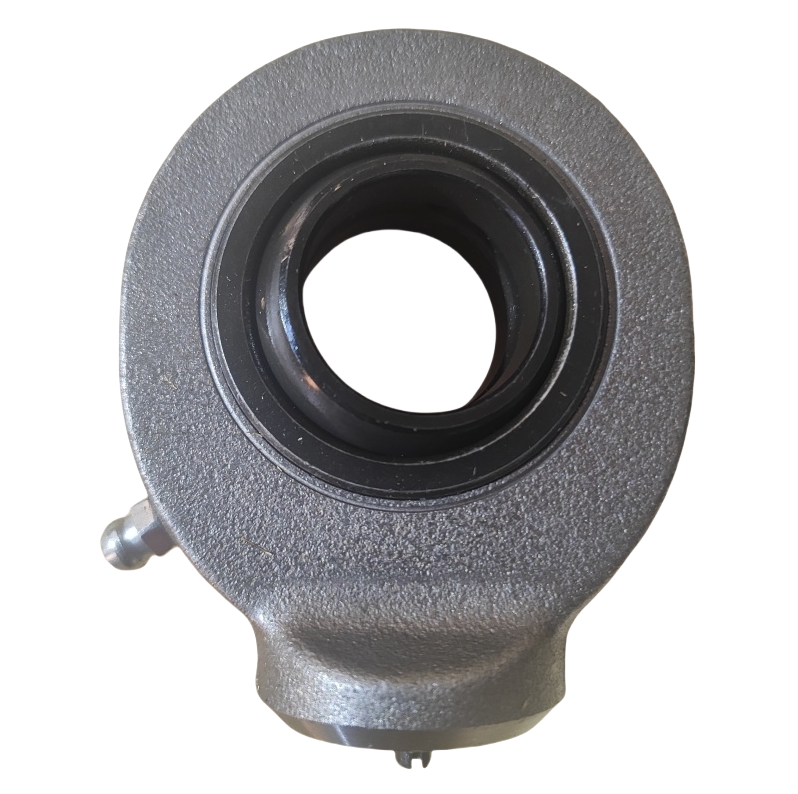

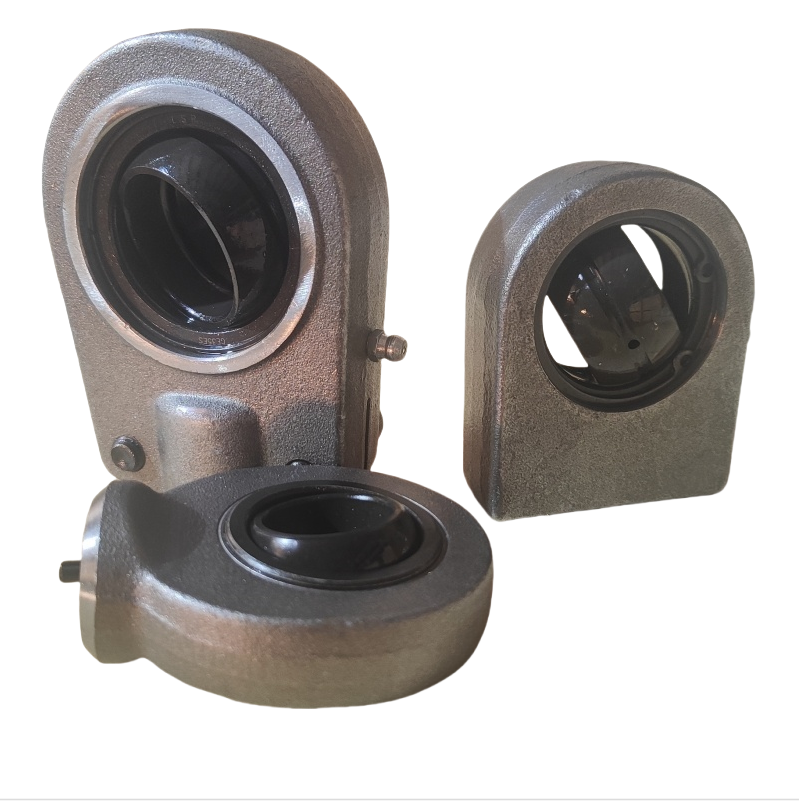

Les roulements hydrauliques à tiges de série GK
Les roulements hydrauliques sont des roulements spécialisés à joints avec des roulements sphériques simples montés sur les extrémités des tiges.Ces composants appartiennent à une catégorie spécifique des roulements conçus pour des applications industrielles lourdes.
Vue d'ensemble du produit
Les roulements sphériques simples sont des roulements coulissants à surface de contact sphérique, constitués d'anneaux intérieurs et extérieurs avec des surfaces coulissantes sphériques complémentaires.La conception de base comprend un anneau intérieur avec une surface sphérique externe et un anneau extérieur avec une surface sphérique interne, conçus pour résister à des charges importantes.
En fonction du type et de la structure, ces roulements peuvent supporter des charges radiales, des charges axiales ou des charges radiales et axiales combinées simultanément.Le matériau composite intégré à la surface sphérique externe de l'anneau intérieur permet l'auto-lubrification pendant le fonctionnement.
Généralement utilisés pour les mouvements oscillatoires à basse vitesse,Ces roulements peuvent également effectuer des mouvements d'inclinaison dans des plages angulaires spécifiques et fonctionner efficacement même avec un désalignement significatif entre les arbres supportés et les trous de l'enceinte.
Les spécifications du produit:
| Code du roulement |
Dimension (mm) |
Charge nominale kN |
= a° |
Poids unitaire (kg) |
| d |
B. Pour |
dk |
C1 |
d2 |
h |
L2 |
- 7 |
d5 |
d6 |
e |
Résultats |
Dynamique |
Statique |
| GK10DO |
10 |
9 |
16 |
7 |
29 |
24 |
38.5 |
15 |
15 |
3 |
2 |
0.3 |
8.1 |
15 |
12 |
0.041 |
| GK12DO |
12 |
10 |
18 |
8 |
34 |
27 |
44 |
17.5 |
17.5 |
3 |
2 |
0.3 |
10 |
21 |
10 |
0.066 |
| GK15DO |
15 |
12 |
22 |
10 |
40 |
31 |
51 |
20 |
21 |
4 |
2.5 |
0.3 |
16 |
32 |
8 |
0.120 |
| GK17DO |
17 |
14 |
25 |
11 |
48 |
35 |
58 |
23 |
24 |
4 |
3 |
0.3 |
21 |
31 |
10 |
0.190 |
| GK20DO |
20 |
16 |
29 |
13 |
53 |
38 |
64.5 |
27.5 |
27.5 |
4 |
3 |
0.6 |
21 |
40 |
10 |
0.180 |
| GK25DO |
25 |
20 |
35.5 |
17 |
64 |
45 |
77 |
33 |
33.5 |
4 |
4 |
0.6 |
48 |
75 |
7 |
0.450 |
| GK30DO |
30 |
22 |
40.7 |
19 |
73 |
51 |
87.5 |
37.5 |
40 |
4 |
4 |
0.6 |
62 |
95 |
6 |
0.670 |
| GK35DO |
35 |
25 |
47 |
21 |
82 |
61 |
102 |
43 |
47 |
4 |
4 |
0.6 |
79 |
125 |
6 |
1.020 |
| GK40DO |
40 |
28 |
53 |
23 |
92 |
69 |
115 |
48 |
52 |
6 |
5 |
0.6 |
99 |
156 |
7 |
1.400 |
| GK45DO |
45 |
32 |
60 |
27 |
102 |
77 |
128 |
52 |
58 |
6 |
5 |
0.6 |
127 |
208 |
7 |
1.930 |
| GK50DO |
50 |
35 |
66 |
30 |
112 |
88 |
144 |
59 |
62 |
6 |
6 |
0.6 |
156 |
250 |
6 |
2.690 |
| GK60DO |
60 |
44 |
80 |
38 |
135 |
100 |
167.5 |
72.5 |
70 |
6 |
8 |
1 |
245 |
294 |
6 |
4.000 |
| GK70DO |
70 |
49 |
92 |
42 |
160 |
115 |
195 |
85.5 |
80 |
6 |
10 |
1 |
313 |
510 |
6 |
7.000 |
| GK80DO |
80 |
55 |
105 |
47 |
180 |
141 |
231 |
98 |
95 |
6 |
10 |
1 |
400 |
620 |
6 |
11.000 |
Principales caractéristiques et avantages
- Rigidité structurelle élevée:Les boucles d'oreilles soudées créent des connexions intégrées plus sûres que les connexions boulonnées, améliorant la rigidité structurelle globale et la résistance à la torsion
- Installation souple:La conception des boucles d'oreilles permet l'installation sous plusieurs angles et prend en charge diverses méthodes de connexion, y compris les boucles d'oreilles simples, les boucles d'oreilles doubles et les brides pour s'adapter à différentes dispositions de cylindre
- Résistant à l'usure et à faible entretien:Les matériaux composites sur les surfaces sphériques intérieures et extérieures permettent l'auto-lubrification pendant le mouvement, réduisant les besoins en lubrification externe dans des conditions de ravitaillement fréquents
- Résultat rentable:La structure simple et l'installation facile réduisent les quantités de pièces usées et le temps de montage, ce qui réduit les coûts globaux d'approvisionnement et de maintenance
Informations sur l' application et l' utilisation
Où ces roulements sont-ils utilisés?
Largement utilisé dans les mouvements d'oscillation, d'inclinaison et de rotation à basse vitesse dans plusieurs industries, y compris les cylindres hydrauliques, les machines minières, le génie mécanique, les machines de construction,et lignes de production.
Pourquoi choisir les roulements hydrauliques plutôt que d'autres types?
Ces roulements disposent de faces soudables qui peuvent être soudées fermement, servant de connexions fiables entre les cylindres et les composants structurels avec une distribution de charge supérieure.
Comment choisir le roulement idéal?
- Veiller à ce que le diamètre intérieur (d), le diamètre extérieur (D) et l'épaisseur (B) correspondent au diamètre de l'arbre et aux exigences en matière d'espace d'installation
- Vérifiez que le diamètre de l'oreiller et les dimensions de soudage sont conformes aux dessins de conception pour assurer la résistance de soudage et la précision de positionnement
- Sélection d'un espace libre approprié: choisir un espace libre plus grand (espace libre C3) pour les conditions de travail à haute température ou à grande vitesse afin d'éviter les blocages dus à l'expansion thermique
Des méthodes d'installation appropriées
Installation à froid (petites tailles):
- Appliquer une force uniforme à l'anneau intérieur ou extérieur à l'aide d'un manchon et une machine de pressage
- Insérer le roulement dans l'arbre ou le siège du roulement sans frapper directement avec un marteau
- Appliquer une petite quantité d'huile lubrifiante sur les surfaces en contact pour réduire le frottement
Installation à chaud (tailles plus grandes):
- Résistance à la chaleur à 80-100°C avant insertion sur l'arbre
- Utilisez des chauffeurs à induction ou un chauffage au bain d'huile pour une distribution uniforme de la chaleur
- Évitez de chauffer les roulements avec des joints ou des couvercles de poussière supérieurs à 80 °C pour éviter les dommages au matériau des joints
Guide d'achat
- Type de charge et force:Déterminer la charge radiale, la charge axiale ou la charge composite, puis estimer la valeur maximale de la force.recommander des roulements à rouleaux auto-alignés ou des roulements à joints soudés à anneaux extérieurs épais
- Formule de requête:Prenez en compte l'angle et la fréquence d'oscillation. Les roulements d'articulation auto-lubrifiants à basse fréquence à petit angle (série GK). Choisissez des roulements d'articulation radiaux scellés pour les conditions de basse fréquence à grand angle
- Conditions environnementales:Sélectionnez des roulements avec étanchéité à double face (2RS), phosphatation de surface ou traitement galvanisant pour les environnements difficiles, y compris les zones à haute température, humidité et poussiéreuses
- Exigences d'installation:Mesurer avec précision l'espace d'installation et le diamètre de l'arbre selon les tableaux de taille standard
Tailles disponibles:SYX propose des roulements hydrauliques de bout de tige dans toute la gamme de tailles allant de la petite taille GK10DO, GK15DO, GK17DO, GK20DO, GK25DO, GK30DO à GK80DO.
