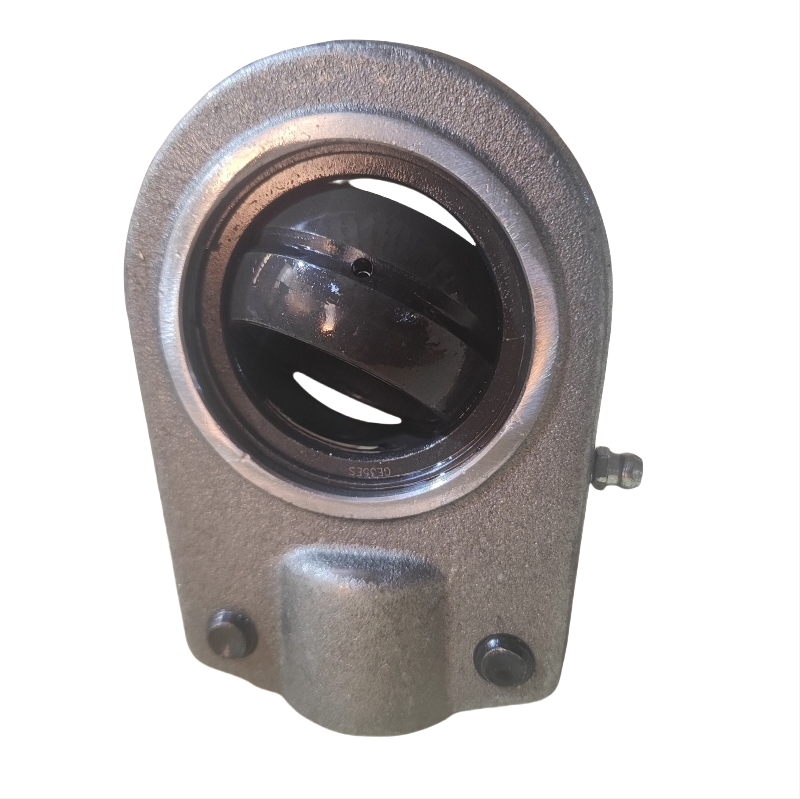

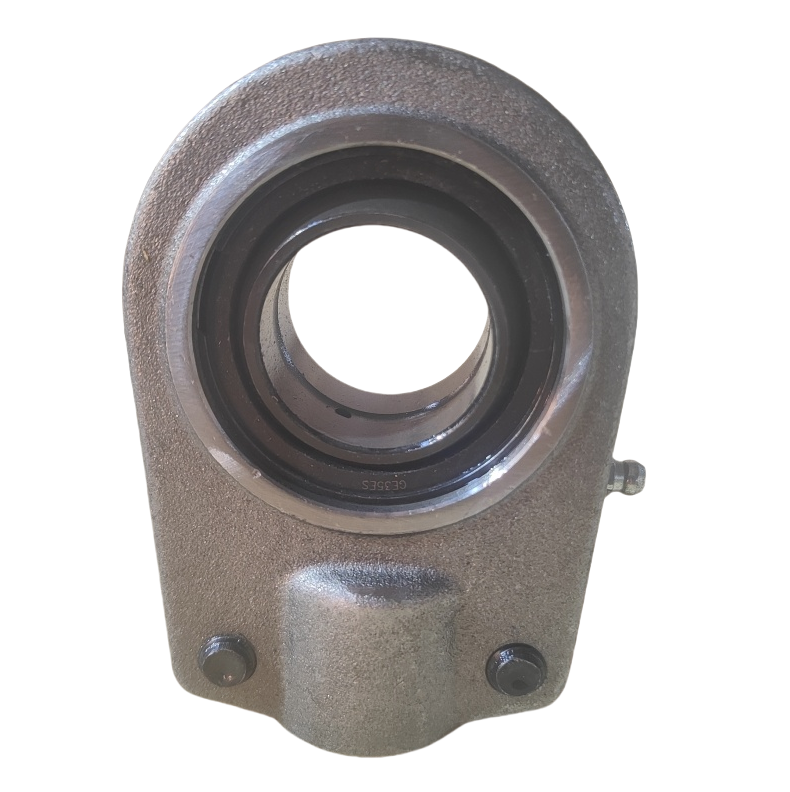

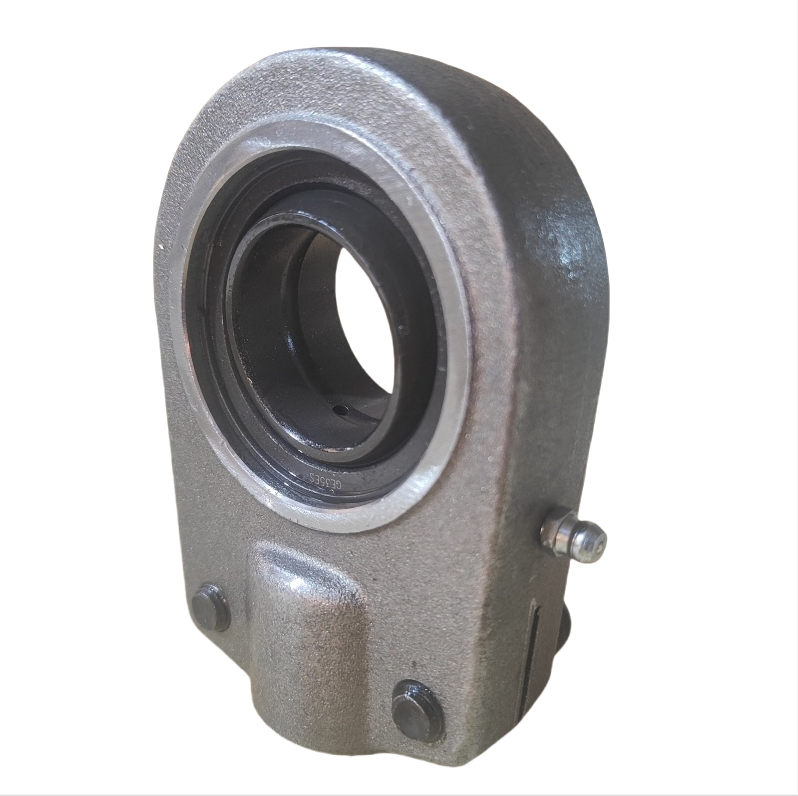

GIHR-K...DO Roulement d'extrémité de tige hydraulique relubrifié avec vis à douille
Le roulement GIHR-K..DO est un type de roulement à rotule largement utilisé dans les systèmes hydrauliques..Il est principalement employédansmachines de construction, vérins hydrauliques et équipements automatisés, dotés d'une capacité de charge élevée, d'une résistance à l'usure et de propriétés d'auto-alignement.
La série GIHR-K..DO présente une conception à fente de verrouillage, comprenant un boîtier d'extrémité de tige et une rotule radiale GE..ES. La rotule est solidement fixée dans le boîtier à l'aide d'anneaux d'arrêt. Les embouts de tige sont fabriqués en acier au carbone ou en fonte à graphite sphéroïdal.
La fermeture du filetage est obtenue grâce à une conception en forme de requin fendu, avec un serrage du filetage facilité par deux vis à six pans creux de la série GIHR-K..DO (les vis à douille ne sont pas incluses dans la série GIHR..DO). Tous les modèles prennent en charge la relubrification via un mamelon.
Spécifications du produit :
| Code de roulement |
Dimensions (mm) |
Vis |
Capacité de charge kN |
un° |
Poids |
| d |
B |
dk |
C1 |
d2 |
G |
h1 |
L3 |
L4 |
d4 |
d6 |
b |
Dynamique |
Statique |
≈kg |
| maximum |
maximum |
6H |
min |
maximum |
≈ |
|
| GIHR20DO |
GIHR-K20DO |
20 |
19 |
29 |
16 |
56 |
M16x1,5 |
50 |
17 |
80 |
25 |
46 |
20 |
M8x20 |
30 |
81 |
9 |
0,440 |
| GIHR25DO |
GIHR-K25DO |
25 |
23 |
35,5 |
20 |
56 |
M16x1,5 |
50 |
17 |
80 |
25 |
46 |
21 |
M8x20 |
48 |
72 |
7 |
0,47 |
| GIHR30DO |
GIHR-K30DO |
30 |
28 |
40,7 |
22 |
64 |
M22x1,5 |
60 |
23 |
94 |
32 |
50 |
26 |
M8x25 |
62 |
106 |
6 |
0,77 |
| GIHR35DO |
GIHR-K35DO |
35 |
30 |
47 |
25 |
78 |
M28x1,5 |
70 |
29 |
112 |
40 |
66 |
28 |
M10x30 |
79 |
153 |
6 |
1.24 |
| GIHR40DO |
GIHR-K40DO |
40 |
35 |
53 |
28 |
94 |
M35x1,5 |
85 |
36 |
135 |
49 |
76 |
33 |
M10x35 |
99 |
250 |
7 |
2.12 |
| GIHR50DO |
GIHR-K50DO |
50 |
40 |
66 |
35 |
116 |
M45x1,5 |
105 |
45 |
168 |
61 |
90 |
37 |
M12x40 |
156 |
365 |
6 |
3.740 |
| GIHR60DO |
GIHR-K60DO |
60 |
50 |
80 |
44 |
130 |
M58x1,5 |
130 |
59 |
200 |
75 |
120 |
46 |
M16x45 |
245 |
400 |
6 |
6.490 |
| GIHR70DO |
GIHR-K70DO |
70 |
55 |
92 |
49 |
154 |
M65x1,5 |
150 |
66 |
232 |
86 |
130 |
51 |
M16x50 |
313 |
540 |
6 |
9.880 |
| GIHR80DO |
GIHR-K80DO |
80 |
60 |
105 |
55 |
176 |
M80x2 |
170 |
81 |
265 |
105 |
160 |
55 |
M20x55 |
400 |
670 |
6 |
14.200 |
| GIHR90DO |
GIHR-K90DO |
90 |
65 |
115 |
60 |
206 |
M100x2 |
210 |
101 |
323 |
124 |
180 |
60 |
M20x60 |
488 |
980 |
5 |
23.500 |
| GIHR100DO |
GIHR-K100DO |
100 |
70 |
130 |
70 |
231 |
M110x2 |
225 |
111 |
360 |
138 |
200 |
65 |
M24x65 |
607 |
1120 |
7 |
32.140 |
| GIHR110DO |
GIHR-K110DO |
110 |
80 |
140 |
70 |
266 |
M120x3 |
265 |
125 |
407 |
152 |
220 |
74 |
M24x80 |
654 |
1700 |
6 |
47.600 |
| GIHR120DO |
GIHR-K120DO |
120 |
90 |
160 |
80 |
340 |
M130x3 |
310 |
135 |
490 |
172 |
257 |
84 |
M24x80 |
950 |
2900 |
6 |
72.000 |
Caractéristiques du produit
- Rigidité structurelle élevée :Les boucles d'oreilles soudées créent des connexions intégrées plus sûres que les connexions boulonnées, améliorant ainsi la rigidité structurelle globale et la résistance à la torsion.
- Installation flexible :La conception des boucles d'oreilles permet une installation sous plusieurs angles et prend en charge diverses méthodes de connexion, notamment des boucles d'oreilles simples, des boucles d'oreilles doubles et des brides pour s'adapter à différentes configurations de cylindres.
- Résistant à l'usure et nécessitant peu d'entretien :Les matériaux composites sur les surfaces sphériques intérieures et extérieures permettent une autolubrification pendant le mouvement, réduisant ainsi les besoins de lubrification externe dans des conditions de ravitaillement fréquent
- Rentable :La structure simple et l'installation facile réduisent les quantités de pièces d'usure et le temps d'assemblage, réduisant ainsi les coûts globaux d'approvisionnement et de maintenance.
Questions et réponses d'utilisation
Où est utilisé ce type de roulement ?
Largement utilisé dans divers systèmes mécaniques nécessitant une forte capacité de charge, notamment les vérins hydrauliques, les machines minières, l'ingénierie mécanique, les machines de construction et les lignes de production.
Pourquoi choisir les roulements de vérin hydraulique plutôt que d’autres types de roulements ?
Ces roulements comportent des faces soudables qui peuvent être fermement soudées, servant de connexions fiables entre les cylindres et les composants structurels.
Comment choisir un roulement idéal ?
- Assurez-vous que le diamètre intérieur (d), le diamètre extérieur (D) et l'épaisseur (B) correspondent aux exigences du diamètre de l'arbre et de l'espace d'installation.
- Vérifiez que le diamètre de l'alésage de la boucle d'oreille et les dimensions de soudage sont conformes aux dessins de conception pour garantir la résistance du soudage et la précision du positionnement.
- Sélectionnez le jeu approprié : choisissez un jeu plus grand (jeu C3) pour les conditions de travail à haute température ou à grande vitesse afin d'éviter le blocage dû à la dilatation thermique.
Comment installer correctement ?
Installation à Froid (Petites Tailles)
Appliquez une force uniforme sur la bague intérieure ou extérieure à l’aide d’un manchon et d’une presse. Insérez le roulement dans l'arbre ou le siège du roulement sans frapper directement avec un marteau. Appliquez une petite quantité d'huile lubrifiante sur les surfaces en contact pour réduire la friction.
Installation à chaud (grandes tailles)
Chauffer le roulement à 80-100 ℃ avant de l'insérer sur l'arbre. Utilisez des radiateurs à induction ou un chauffage à bain d’huile pour une répartition homogène de la chaleur. Évitez de chauffer les roulements avec des joints ou des cache-poussière au-dessus de 80 ℃ pour éviter d'endommager le matériau du joint.
Guide d'achat
- Type de chargement et force :Déterminez la charge radiale, la charge axiale ou la charge composite, puis estimez la valeur de la force maximale. Pour les scénarios à fort impact ou à charges lourdes (excavatrices, rouleaux), recommandez des roulements à rouleaux à auto-alignement ou des roulements à joints soudés avec des bagues extérieures épaissies
- Formulaire de motion :Tenez compte de l’angle et de la fréquence de swing. La balançoire haute fréquence à petit angle convient aux roulements de joint autolubrifiants (série GK). Choisissez des roulements à joint radial étanches pour les conditions de basse fréquence à grand angle
- Conditions environnementales :Sélectionnez des roulements avec étanchéité double face (2RS), phosphatation de surface ou traitement de galvanisation pour les environnements difficiles, notamment les zones à haute température, humidité et poussiéreuses.
- Exigences d'installation :Mesurez avec précision l'espace d'installation et le diamètre de l'arbre selon les tableaux de tailles standard
